Brak sygnału na zewnętrznym monitorze podłączonym do laptopa gamingowego HyperX to częsta niedogodność, która zazwyczaj ujawnia się w trakcie próby rozszerzenia przestrzeni roboczej lub podłączenia ekranu o wysokiej częstotliwości odświeżania. Użytkownicy zgłaszający tę usterkę opisują zazwyczaj, że po wpięciu kabla USB-C monitor pozostaje czarny i wyświetla komunikat o braku sygnału, mimo że ten sam port bez problemu ładuje telefon lub odczytuje dane z pamięci pendrive. Zdarza się również, że system operacyjny Windows wyświetla powiadomienie informujące, że połączenie z wyświetlaczem może być ograniczone, a zewnętrzny ekran cyklicznie gaśnie, migocze bądź samoczynnie obniża rozdzielczość do wartości uniemożliwiających komfortową pracę i rozgrywkę.
Złącze USB-C w nowoczesnych laptopach gamingowych pełni wiele zróżnicowanych funkcji jednocześnie. Poza standardowym przesyłaniem danych magistrali USB oraz zasilaniem, kluczową rolę odgrywa tryb DP Alt Mode (DisplayPort Alternate Mode — tryb alternatywny pozwalający na przesyłanie natywnego sygnału wideo i audio DisplayPort bezpośrednio przez fizyczne piny gniazda USB-C). Gdy funkcja ta ulega awarii, tor wideo zostaje zablokowany, co uniemożliwia współpracę komputera z monitorami gamingowymi, projektorami oraz zaawansowanymi stacjami dokującymi.
Możliwe przyczyny awarii wyjścia USB-C z trybem wideo
Prawidłowe działanie trybu DisplayPort Alternate Mode wymaga sprawnej współpracy wielu elementów mechanicznych i elektronicznych znajdujących się na płycie głównej laptopa. Przyczyny problemów z przesyłaniem obrazu można sklasyfikować od najczęściej spotykanych do rzadszych awarii układowych:
- Uszkodzenie mechaniczne gniazda USB-C — złącze USB-C składa się z 24 miniaturowych pinów rozmieszczonych wewnątrz wąskiego portu. Wygięcie pinów wewnętrznych, pęknięcie środkowego języczka izolacyjnego lub naderwanie padów lutowniczych (miedzianych punktów kontaktowych łączących gniazdo z laminatem płyty głównej) pod wpływem szarpnięcia kablem powoduje utratę kontaktu na liniach transmisyjnych.
- Uszkodzenie diod zabezpieczających TVS — diody TVS (Transient Voltage Suppressor — półprzewodnikowe elementy ochronne odprowadzające ładunki elektrostatyczne do masy) ulegają zwarciu pod wpływem przepięć powstających podczas wpinania kabla do monitora zasilanego z sieci energetycznej. Zwarta dioda blokuje przepływ sygnału na danej linii różnicowej.
- Awaria kontrolera USB-PD — układ USB-PD (Power Delivery Controller — wyspecjalizowany mikrokontroler zarządzający negocjacją zasilania oraz przełączaniem linii sygnałowych w tryb wideo) odpowiada za wykrycie monitora i przekonfigurowanie portu. Jego uszkodzenie uniemożliwia zainicjowanie trybu DisplayPort.
- Uszkodzenie układu retimera lub redrivera — retimer (układ scalony odbudowujący, odszumiający i wzmacniający cyfrowy sygnał wideo wysokiej częstotliwości) montowany jest na torze wideo pomiędzy kartą graficzną a gniazdem wyjściowym. Przepięcie lub przegrzanie tego elementu skutkuje całkowitym zanikiem obrazu lub niestabilnością sygnału przy wyższych rozdzielczościach.
- Uszkodzenie linii zasilania pomocniczego — brak zasilania 3.3V lub 1.8V dostarczanego do kontrolerów magistrali wideo przez przetwornice pomocnicze uniemożliwia poprawną pracę elektroniki sterującej portem.
- Usterka przełącznika MUX switch lub dedykowanej karty graficznej — MUX switch (sprzętowy przełącznik grafiki kierujący sygnał wideo z procesora zintegrowanego lub dedykowanej karty graficznej do portu wyjściowego) może ulec uszkodzeniu, uniemożliwiając przesłanie obrazu generowanego przez dedykowany układ graficzny.
- Błędy oprogramowania układowego EC lub BIOS — EC (Embedded Controller — mikrokontroler zarządzający procedurami startowymi i zasilaniem płyty głównej) oraz BIOS/UEFI (oprogramowanie układowe inicjalizujące podzespoły komputera) mogą utracić prawidłowe nastawy konfiguracyjne w wyniku błędnej aktualizacji lub uszkodzenia zawartości pamięci flash SPI.
Warianty problemu z wyjściem wideo USB-C
Awaria wyjścia wideo przez port USB-C w laptopach gamingowych HyperX może objawiać się na kilka różnych sposobów, w zależności od tego, który stopień toru sygnałowego został uszkodzony:
Pierwszym wariantem jest sytuacja, w której port zachowuje pełną funkcjonalność w zakresie ładowania oraz transmisji danych USB 2.0/3.0, lecz całkowicie ignoruje podłączenie monitora. W takim przypadku piny zasilające oraz podstawowe linie danych są sprawne, natomiast uszkodzeniu uległy linie różnicowe High-Speed (pary ścieżek przesyłające dane wideo z bardzo wysoką częstotliwością) lub linie CC (Configuration Channel — linie konfiguracyjne służące do wykrywania orientacji wtyku i negocjacji trybów pracy).
Drugi wariant polega na jednostronnym działaniu złącza. Ze względu na symetryczną budowę wtyczki USB-C, urządzenie powinno działać bez względu na kierunek wpięcia kabla. Jeśli obraz pojawia się tylko przy jednym położeniu wtyku, a po obróceniu znika, doszło do przerwania jednej z par sygnałowych CC1/CC2 bądź uszkodzenia wewnętrznego komutatora w kontrolerze USB-PD.
Trzeci wariant to niestabilność obrazu występująca wyłącznie pod obciążeniem graficznym. Monitor działa poprawnie podczas wyświetlania pulpitu, lecz traci synchronizację, migocze lub wyłącza się w momencie uruchomienia gry 3D. Taki stan wskazuje na problem z retimerem sygnału, niestabilność napięcia zasilającego linie wideo lub nieprawidłowe przełączanie źródła obrazu przez MUX switch.
Czwarty wariant wiąże się z ograniczeniem parametrów wyświetlania. Monitor jest wykrywany przez system, jednak maksymalna dostępna częstotliwość odświeżania zostaje zredukowana ze 144 Hz lub 240 Hz do 60 Hz, a technologie adaptacyjnej synchronizacji klatek, takie jak G-Sync czy FreeSync, przestają być dostępne. Przyczyną bywa degradacja integralności sygnału na skutek mikropęknięć spoiwa lutowniczego pod układami retimera.
Przebieg diagnozy i naprawy w serwisie
Naprawa toru wideo USB-C wymaga zaawansowanego zaplecza pomiarowego i lutowniczego. Po bezpłatnym odebraniu laptopa przez kierowcę i dostarczeniu go do serwisu, przystępujemy do szczegółowej procedury diagnostycznej.
Pierwszym krokiem jest bezpłatna diagnoza oparta na inspekcji optycznej i pomiarach elektrycznych. Inżynier weryfikuje stan mechaniczny gniazda pod mikroskopem stereoskopowym (urządzeniem optycznym zapewniającym trójwymiarowy obraz w dużym powiększeniu), sprawdzając obecność pęknięć, zanieczyszczeń oraz stan połączeń lutowanych z laminatem PCB (Printed Circuit Board — wielowarstwową płytą obwodu drukowanego).
Następnie do portu podłączany jest specjalistyczny moduł pomiarowy magistrali USB-C. Za pomocą multimetru (miernika uniwersalnego) w trybie testu diody mierzony jest spadek napięcia na wszystkich liniach różnicowych High-Speed, liniach CC oraz liniach zasilania pomocniczego względem masy. Nieprawidłowy odczyt spadku napięcia na którejkolwiek linii pozwala precyzyjnie zlokalizować uszkodzony element: diodę TVS, rezystor podciągający czy układ scalony.
Po zlokalizowaniu usterki i przedstawieniu klientowi kosztorysu do akceptacji, przystępujemy do prac naprawczych:
- Wymiana gniazda USB-C — jeśli port uległ uszkodzeniu mechanicznemu, płyta główna umieszczana jest na podgrzewaczu kwarcowym (płycie grzewczej podgrzewającej laminat od spodu w celu ochrony przed naprężeniami termicznymi). Przy użyciu stacji hot-air (lutownicy wykorzystującej strumień gorącego powietrza) uszkodzone gniazdo zostaje wylutowane. Pady lutownicze są oczyszczane plecionką miedzianą (taśmą pochłaniającą stare spoiwo), po czym wlutowywany jest fabrycznie nowy port o podwyższonej wytrzymałości mechanicznej z zastosowaniem odpowiedniego topnika (substancji ułatwiającej lutowanie i zapobiegającej utlenianiu połączeń).
- Wymiana elementów zabezpieczających i pasywnych — uszkodzone diody TVS oraz przepalone bezpieczniki polimerowe są wymieniane na nowe komponenty o identycznych parametrach pojemnościowych i napięciowych, aby nie tłumić sygnałów wysokiej częstotliwości.
- Wymiana kontrolera USB-PD lub retimera — uszkodzone układy scalone w obudowach QFN lub BGA (układy montowane powierzchniowo z wyprowadzeniami w postaci kulek spoiwa pod obudową) są demontowane i zastępowane nowymi, oryginalnymi układami scalonymi, wlutowywanymi zgodnie z profilem termicznym zalecanym przez producenta.
- Programowanie oprogramowania układowego — w przypadku błędów logicznych kontrolera, pamięć flash układu zostaje przeprogramowana za pomocą zewnętrznego programatora SPI (urządzenia do bezpośredniego zapisu kości pamięci flash).
Każda naprawa kończy się procedurą testową. Laptop podłączany jest do monitora 4K o wysokim odświeżaniu za pośrednictwem bezpośredniego kabla USB-C do DisplayPort oraz stacji dokującej. Przeprowadzane są testy stabilności pod pełnym obciążeniem karty graficznej, weryfikacja symetrii wpięcia wtyku w obu pozycjach oraz testy zasilania Power Delivery.
Kiedy brak obrazu nie wynika z uszkodzenia portu USB-C w laptopie
W praktyce serwisowej spotykamy przypadki, w których objawy wskazują na awarię laptopa, lecz źródło problemu leży poza samym komputerem. Warto rozróżnić następujące sytuacje:
Niewłaściwy przewód połączeniowy to najczęstsza przyczyna pozornej awarii. Na rynku znajduje się wiele kabli USB-C służących wyłącznie do ładowania urządzeń (przesyłają one jedynie zasilanie oraz sygnały magistrali USB 2.0). Przewód taki fizycznie pasuje do gniazda, jednak nie posiada wewnętrznych par przewodów niezbędnych do transmisji DisplayPort Alternate Mode. Do prawidłowego działania wymagany jest kabel oznaczony jako kompatybilny z DisplayPort, USB4 lub Thunderbolt.

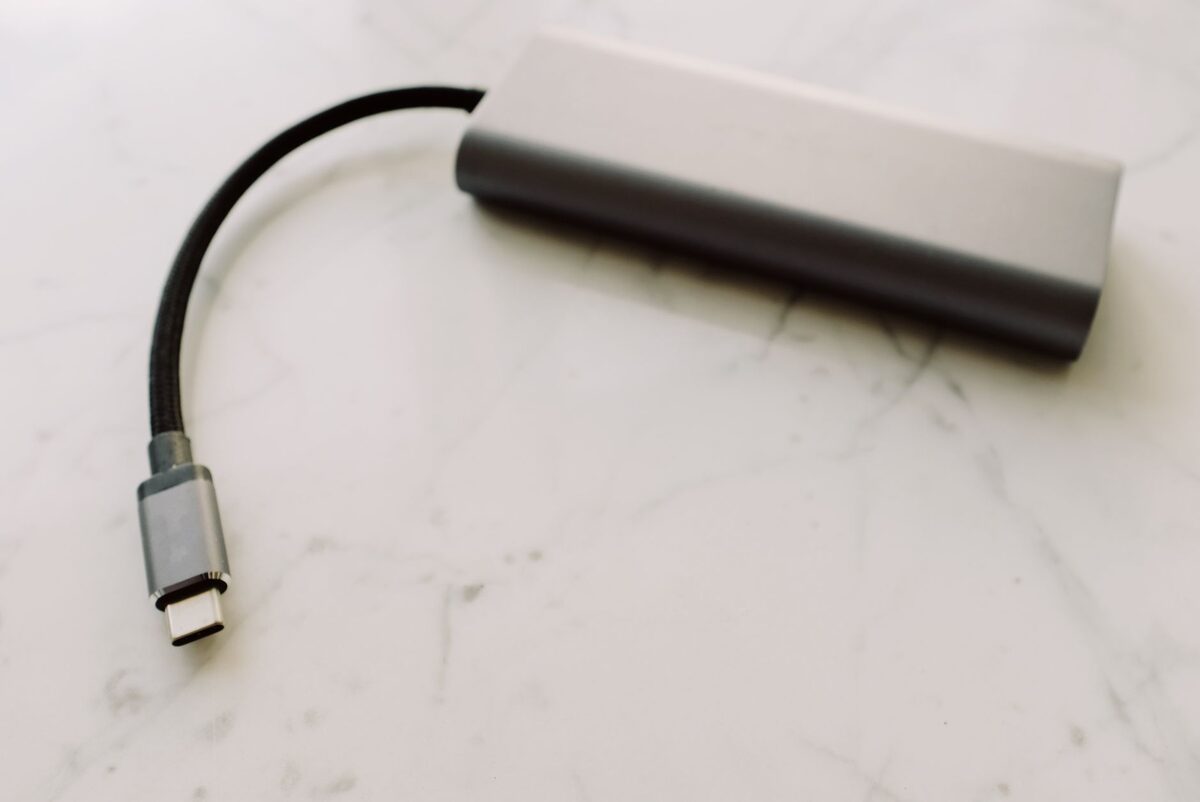

Kolejnym czynnikiem bywają ograniczenia wielofunkcyjnych koncentratorów USB-C. Tanie adaptery często wykorzystują technologię DisplayLink (zewnętrzny układ graficzny przesyłający skompresowany obraz przez zwykłą magistralę danych USB) zamiast natywnego trybu DP Alt Mode, co wymaga instalacji specyficznych sterowników i może powodować opóźnienia oraz brak obsługi zaawansowanych funkcji karty graficznej.
Brak obrazu może również wynikać z nieprawidłowej konfiguracji wejścia w samym monitorze (brak automatycznego wykrywania aktywnego źródła sygnału w menu ekranowym OSD) lub uszkodzenia matrycy wewnętrznej laptopa, co mylnie interpretowane jest jako awaria wyjść zewnętrznych.
Czas trwania diagnozy i naprawy
Diagnoza laptopa w naszym serwisie jest całkowicie bezpłatna i przeprowadzana sprawnie po odebraniu urządzenia od klienta. Po ustaleniu źródła problemu przygotowujemy kosztorys, a naprawa rozpoczyna się dopiero po uzyskaniu zgody.
Czas realizacji naprawy wyjścia USB-C z trybem wideo wynosi z reguły do 3 dni roboczych. Okres ten obejmuje demontaż płyty głównej, precyzyjne prace mikrolutownicze, wymianę uszkodzonych układów scalonych oraz wielogodzinne testy stabilności przesyłania obrazu pod obciążeniem graficznym. W przypadkach wymagających jedynie podstawowej konserwacji układu chłodzenia lub optymalizacji oprogramowania układowego czas realizacji wynosi do 24 h.
Bezpieczne czynności wstępne i zalecenia
Zanim przekażemy sprzęt kierowcy serwisu, można podjąć kilka bezpiecznych kroków diagnostycznych w warunkach domowych, aby wykluczyć usterki konfiguracyjne:
- Warto sprawdzić działanie laptopa z innym, sprawdzonym przewodem USB-C DisplayPort lub podłączyć monitor bezpośrednio do dedykowanego wyjścia HDMI, jeśli jest obecne w urządzeniu.
- Zaleca się wykonanie czystej instalacji sterowników karty graficznej przy użyciu oprogramowania producenta układu graficznego oraz zresetowanie sterownika graficznego w systemie Windows za pomocą skrótu klawiszowego Win + Ctrl + Shift + B.
- Warto zweryfikować w menu monitora, czy wybrane jest właściwe źródło sygnału oraz czy włączona jest wersja standardu DisplayPort 1.4 lub wyższa.
Należy bezwzględnie powstrzymać się od manipulacji mechanicznych wewnątrz gniazda USB-C. Próby czyszczenia portu igłami, spinaczami czy metalowymi pęsetami stwarzają bezpośrednie zagrożenie zwarcia pinu zasilania VBUS (na którym może występować napięcie do 20V) z niskonapięciowymi liniami danych procesora lub karty graficznej (pracującymi pod napięciem 3.3V lub 1.8V). Takie zwarcie prowadzi do natychmiastowego i nieodwracalnego uszkodzenia struktury krzemowej głównych układów scalonych komputera.
Błędy przy próbach samodzielnej naprawy
Samodzielne próby naprawy nowoczesnych złączy USB-C oraz torów wideo na płytach głównych laptopów gamingowych niosą za sobą wysokie ryzyko trwałego uszkodzenia sprzętu. Poniżej przedstawiamy najczęstsze błędy popełniane przez użytkowników:
Pierwszym poważnym błędem jest aplikowanie do wnętrza gniazda preparatów czyszczących na bazie alkoholu lub środków penetrujących bez wcześniejszego odłączenia baterii głównej laptopa. Płyn powoduje zwarcie pod napięciem pomocniczym, co skutkuje wypaleniem ścieżek na laminacie oraz degradacją chemiczną styków.
Drugim błędem są próby przelutowywania gniazda USB-C za pomocą standardowych lutownic kolbowych lub transformatorowych. Piny sygnałowe złącza USB-C o rastrze poniżej 0.5 mm są rozmieszczone w dwóch rzędach, z czego jeden rząd ukryty jest całkowicie pod obudową portu. Brak profesjonalnej stacji lutowniczej hot-air, podgrzewacza kwarcowego oraz mikroskopu prowadzi do pourywania padów lutowniczych, przegrzania i rozwarstwienia wielowarstwowej płyty głównej oraz zwarcia wewnętrznych warstw zasilania.
Trzecim błędem jest doginanie styków gniazda narzędziami precyzyjnymi. Zmęczenie materiału sprawia, że odgięty pin błyskawicznie pęka, a jego fragment może wpaść w głąb obudowy i spowodować zwarcie na płycie głównej podczas pracy laptopa.
Najczęściej zadawane pytania (FAQ)
Czy każde gniazdo USB-C w laptopie HyperX obsługuje przesyłanie obrazu?
Nie każdy port USB-C w obudowie komputera posiada wyprowadzone linie wideo. Część portów służy wyłącznie do przesyłania danych USB oraz ładowania. Porty z obsługą DP Alt Mode są zazwyczaj oznaczone symbolem litery D wpisanej w literę P (logo DisplayPort) lub symbolem błyskawicy. Dokładna konfiguracja zależy od architektury płyty głównej danego modelu.
Dlaczego obraz pojawia się tylko wtedy, gdy wtyczka USB-C jest wpięta w jedną stronę?
Złącze USB-C posiada dwie niezależne linie konfiguracyjne (CC1 i CC2), po jednej dla każdej orientacji wtyku. Jeśli obraz pojawia się wyłącznie przy jednym położeniu kabla, oznacza to, że jedna z linii CC lub odpowiadająca jej para linii High-Speed ma przerwany obwód, wygięty pin bądź doszło do uszkodzenia wewnętrznego komutatora w kontrolerze Power Delivery na płycie głównej.
Czy uszkodzenie wyjścia wideo USB-C może uniemożliwić uruchomienie laptopa?
Tak, jeśli w strukturze kontrolera USB-PD, układu retimera lub na diodach zabezpieczających TVS powstało zwarcie do linii zasilania głównego lub linii pomocniczych 3.3V/5V. W takiej sytuacji przetwornica główna przechodzi w tryb zabezpieczenia zwarciowego, co całkowicie blokuje start komputera do momentu usunięcia uszkodzonego elementu.
Czy po wymianie gniazda USB-C lub kontrolera wideo konieczna jest reinstalacja systemu operacyjnego?
Nie, naprawa toru wideo USB-C jest procedurą czysto sprzętową. Wszystkie dane użytkownika, programy, gry oraz ustawienia systemu Windows pozostają w nienaruszonym stanie. Nie wymagamy również podawania hasła użytkownika do przeprowadzenia podstawowych testów sprzętowych.
