Gdy laptop gamingowy nagle przestaje reagować na włącznik, wyłącza się pod obciążeniem w trakcie gry lub wydziela zapach spalenizny, wielu użytkowników słyszy w innych punktach diagnozę o konieczności wymiany całej płyty głównej. Taka diagnoza często oznacza propozycję wymiany kompletnego podzespołu, co bywa kosztowne i w wielu przypadkach nieuzasadnione technicznie. W profesjonalnej praktyce serwisowej istnieje jednak zasadniczy podział na dwa odmienne podejścia: naprawę na poziomie pojedynczych komponentów elektronicznych oraz modularną wymianę całego elementu. Zrozumienie różnic między tymi metodami pozwala świadomie ocenić proponowany zakres prac i uniknąć niepotrzebnych kosztów.
Różnice między naprawą komponentową a wymianą modułową
Wymiana modułowa polega na demontażu uszkodzonego podzespołu jako całości i wstawieniu na jego miejsce fabrycznie nowego lub sprawnego elementu zastępczego. Przykładem jest wymiana całej płyty głównej (wielowarstwowego obwodu drukowanego PCB będącego szkieletem elektronicznym laptopa), kompletnego modułu chłodzenia czy całego skrzydła matrycy. Jest to metoda powszechnie stosowana przez serwisy autoryzowane, które z reguły nie prowadzą prac lutowniczych, lecz ograniczają się do montażu gotowych modułów dostarczanych przez producenta sprzętu.
Naprawa na poziomie komponentów (określana również jako naprawa mikrolutownicza lub naprawa na poziomie płyty głównej) to proces polegający na zlokalizowaniu i wymianie wyłącznie uszkodzonego, miniaturowego elementu elektronicznego znajdującego się na laminacie. W ramach tego podejścia płyta główna pozostaje w urządzeniu, a serwisant wymienia jedynie niesprawne komponenty SMD (elementy elektroniczne montowane powierzchniowo na ścieżkach obwodu drukowanego), takie jak tranzystory MOSFET (półprzewodnikowe łączniki regulujące i stabilizujące przepływ prądu w sekcjach zasilania), kondensatory ceramiczne MLCC (miniaturowe elementy filtrujące napięcie i eliminujące zakłócenia elektryczne) czy przetwornice PWM (układy scalone modulacji szerokości impulsów obniżające napięcie zasilacza do wartości wymaganych przez procesor i pamięć).
Kiedy naprawa na poziomie komponentów jest możliwa i wskazana
W laptopach gamingowych, w tym w konstrukcjach z serii HyperX OMEN oraz wcześniejszych modelach OMEN, większość nagłych awarii elektrycznych dotyczy pojedynczych elementów w głównych liniach zasilania. Do typowych sytuacji kwalifikujących sprzęt do naprawy komponentowej należą:
- Zwarcie w głównej linii zasilania, wywołane przebiciem pojedynczego kondensatora filtrującego lub tranzystora w sekcji zasilania procesora bądź karty graficznej.
- Uszkodzenie przetwornicy napięć pomocniczych, odpowiedzialnej za generowanie napięcia 3,3 V oraz 5 V w stanie czuwania laptopa.
- Uszkodzenie kontrolera KBC/EC (układu wbudowanego Embedded Controller, który zarządza procedurą startową, pracą włącznika, ładowaniem baterii i obrotami wentylatorów).
- Uszkodzenie zawartości układu BIOS/UEFI (pamięci flash SPI przechowującej oprogramowanie układowe inicjalizujące podzespoły przed startem systemu operacyjnego).
- Miejscowe zalanie cieczą, które doprowadziło do korozji pojedynczych rezystorów, diod Zenera (półprzewodników zabezpieczających linie sygnałowe przed przepięciami) lub ścieżek zasilających, przy zachowaniu nienaruszonej struktury laminatu.
- Uszkodzenie mechaniczne lub termiczne gniazda zasilania DC-Jack (wewnętrznego złącza doprowadzającego prąd z zasilacza sieciowego) bądź portu USB-C bez uszkodzenia warstw wewnętrznych płyty głównej.
Przebieg diagnostyki i naprawy mikrolutowniczej
Naprawa komponentowa wymaga specjalistycznego zaplecza pomiarowego i doświadczenia inżynieryjnego. Proces naprawczy w naszym serwisie przebiega według ściśle określonej procedury pomiarowej:
Pierwszym krokiem jest bezpłatna diagnoza, podczas której płyta główna jest demontowana i poddawana inspekcji optycznej pod mikroskopem stereoskopowym (urządzeniem powiększającym obraz w trójwymiarze, umożliwiającym wykrycie mikropęknięć, śladów korozji oraz wypalonych struktur krzemowych). Następnie, przy użyciu multimetru cyfrowego (przyrządu pomiarowego służącego do pomiaru rezystancji i spadków napięć), sprawdzana jest oporność głównych linii zasilających względem masy, co pozwala natychmiast określić obecność zwarcia.
W celu precyzyjnej lokalizacji uszkodzonego elementu wykorzystywany jest zasilacz laboratoryjny (urządzenie serwisowe podające prąd stały z precyzyjną regulacją napięcia i ograniczeniem prądowym) w połączeniu z kamerą termowizyjną (urządzeniem rejestrującym promieniowanie podczerwone, wskazującym punkt na płycie o nienaturalnie podwyższonej temperaturze). Ta metoda pozwala na bezbłędne wskazanie nagrzewającego się tranzystora lub zwartego kondensatora bez narażania sąsiednich układów na przeciążenie.

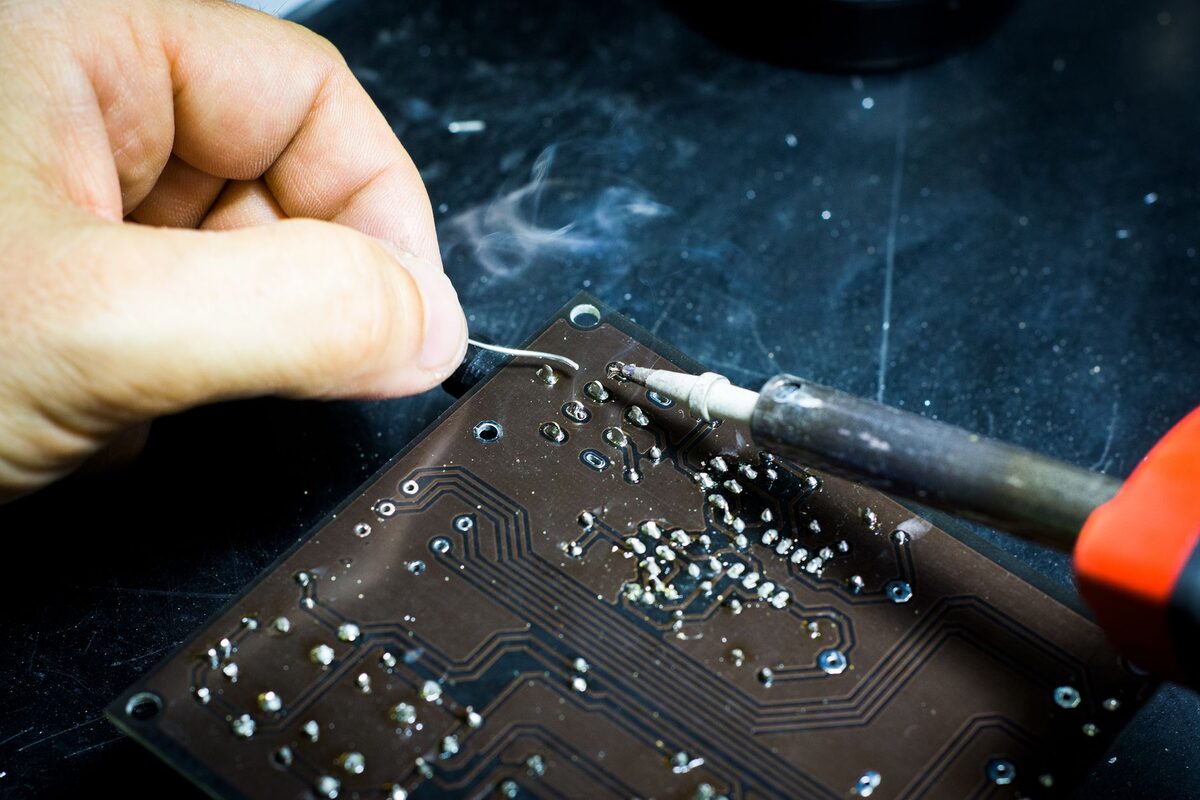

Po wykryciu usterki wykonywana jest wymiana elementu przy użyciu stacji lutowniczej na gorące powietrze (urządzenia hot-air emitującego precyzyjny strumień nagrzanego powietrza) oraz mikrolutownicy ze specjalistycznymi grotami. W przypadku skorodowanych powierzchni po zalaniu, płyta jest czyszczona w myjce ultradźwiękowej (urządzeniu wykorzystującym fale dźwiękowe o wysokiej częstotliwości i specjalistyczny płyn czyszczący do usuwania tlenków spomiędzy wyprowadzeń układów). Po zakończeniu lutowania odnawiany jest układ chłodzenia z zastosowaniem materiałów takich jak standardowa pasta termoprzewodząca oraz fabryczne termopady K-pad (elastyczne podkładki termoprzewodzące odprowadzające ciepło z sekcji zasilania na radiator).
Kiedy konieczna staje się wymiana całego modułu lub płyty głównej
Choć naprawa komponentowa jest metodą pierwszego wyboru ze względu na opłacalność, istnieją sytuacje, w których wymiana całego podzespołu jest jedynym technicznie możliwym lub ekonomicznie uzasadnionym rozwiązaniem:
- Wypalenie wewnętrznych warstw laminatu PCB — w przypadku silnego zwarcia łukowego może dojść do zwęglenia włókna szklanego wewnątrz wielowarstwowej płyty głównej, co powoduje nieodwracalne połączenie wewnętrznych warstw zasilania z warstwami masowymi.
- Uszkodzenie zintegrowanego procesora lub rdzenia dedykowanej karty graficznej po przedostaniu się wysokiego napięcia wejściowego (np. 19 V lub 20 V) bezpośrednio na linie zasilania rdzenia (linie niskonapięciowe 0,8 V - 1,1 V). W modelach, gdzie procesor i karta graficzna są trwale zlutowane w technologii BGA (układów z siatką mikroskopijnych kulek lutowniczych pod obudową), wymiana całego modułu płyty bywa korzystniejsza niż próba wymiany obu głównych układów scalonych.
- Pęknięcie laminatu płyty głównej w wyniku silnego uderzenia lub upadku laptopa, prowadzące do przerwania setek mikroskopijnych połączeń w wewnętrznych warstwach obwodu.
- Głęboka korozja elektrochemiczna obejmująca rozległe obszary płyty pod układami scalonymi, uniemożliwiająca trwałe odtworzenie punktów lutowniczych.
Porównanie czasu trwania naprawy
Czas realizacji zależy od charakteru usterki oraz dostępności komponentów elektronicznych. Naprawa na poziomie komponentów w typowych przypadkach zwarć w sekcji zasilania trwa z reguły do 3 dni roboczych. Większość popularnych elementów, takich jak kontrolery PWM, tranzystory MOSFET, diody czy kondensatory SMD, znajduje się na bieżąco w magazynie serwisowym. W sytuacjach nietypowych, wymagających sprowadzenia rzadkiego układu scalonego od wyspecjalizowanych dystrybutorów elektroniki, czas może ulec wydłużeniu o czas oczekiwania na dostawę.
Wymiana modułowa całej płyty głównej jest uzależniona od dostępności kompletnego, w pełni kompatybilnego podzespołu na rynku części zamiennych. Jeśli odpowiednia płyta jest dostępna od ręki, montaż i testy zajmują z reguły do 3 dni roboczych, jednak oczekiwanie na dostawę fabrycznie nowej płyty dedykowanej do konkretnego modelu gamingowego może w niektórych sytuacjach trwać dłużej niż bezpośrednia naprawa uszkodzonej płyty na poziomie komponentów.
Co można zrobić samodzielnie, a czego należy unikać
W przypadku wystąpienia objawów wskazujących na awarię elektroniczną płyty głównej, użytkownik powinien podjąć określone kroki zapobiegawcze:
- Należy natychmiast odłączyć zewnętrzny zasilacz sieciowy od laptopa oraz od gniazdka elektrycznego.
- Jeśli z wnętrza obudowy wydobywa się dym, zapach spalenizny lub obudowa w okolicy sekcji zasilania staje się gorąca, nie wolno podejmować kolejnych prób włączania sprzętu.
- W przypadku zalania cieczą należy odłączyć zasilacz i nie podłączać go ponownie, nawet jeśli po kilku godzinach laptop z pozoru wyschnie.
Czego bezwzględnie nie wolno robić samodzielnie:
- Nie należy podłączać innych, nieoryginalnych zasilaczy o wyższym napięciu lub nieznanej polaryzacji w nadziei, że laptop zareaguje na mocniejsze źródło prądu.
- Nie wolno rozkręcać laptopa i manipulować metalowymi narzędziami (np. śrubokrętem, pęsetą) w pobliżu płyty głównej przy podłączonej baterii wewnętrznej, ponieważ przypadkowe dotknięcie elementów może wywołać natychmiastowe zwarcie i zniszczenie układów scalonych.
- Nie należy stosować domowych metod polegających na wygrzewaniu płyty głównej suszarką, opalarką czy w piekarniku — takie działania prowadzą do nieodwracalnej delaminacji (rozwarstwienia tworzywa płyty drukowanej) oraz zniszczenia elementów plastikowych i kondensatorów elektrolitycznych.
- Nie należy czyścić zalanej płyty alkoholem kosmetycznym, perfumami ani płynami zawierającymi wodę, gdyż przyspiesza to proces korozji elektrolitycznej.
Błędy przy samodzielnych próbach naprawy elektroniki
Próby samodzielnego lutowania elementów elektronicznych bez profesjonalnej stacji lutowniczej z kontrolą temperatury najczęściej kończą się zerwaniem padów lutowniczych (miedzianych punktów kontaktowych na powierzchni laminatu, do których przylutowane są nóżki układów). Odtwarzanie zerwanych ścieżek pod mikroskopem jest procesem bardzo pracochłonnym i w skrajnych przypadkach może okazać się niemożliwe.
Kolejnym powszechnym błędem jest brak ochrony przed ESD (wyładowaniami elektrostatycznymi — ładunkami gromadzącymi się na ciele człowieka i narzędziach). Przeskok ładunku elektrostatycznego o napięciu niewyczuwalnym dla człowieka może bezpowrotnie przebić delikatną strukturę krzemową wewnątrz procesora, mostka PCH (układu scalonego zarządzającego komunikacją między procesorem a magistralami wejścia/wyjścia) lub kontrolera KBC.
Kiedy problem nie leży na płycie głównej
Często objawy przypominające ciężką awarię płyty głównej wynikają z usterek innych podzespołów, które można łatwo pomylić z uszkodzeniem sekcji zasilania:
- Uszkodzenie zewnętrznego zasilacza sieciowego — uszkodzony przewód lub filtr wyjściowy w zasilaczu może powodować brak ładowania baterii i brak reakcji na włącznik, podczas gdy sama płyta główna jest w pełni sprawna.
- Zawieszenie rejestrów kontrolera wbudowanego EC — w pewnych okolicznościach błąd logiczny w pamięci kontrolera blokuje procedurę startową. W takim wypadku pomaga pełny reset zasilania i odłączenie baterii CMOS (baterii podtrzymującej pamięć zegara czasu rzeczywistego).
- Uszkodzenie modułu pamięci RAM w slocie SO-DIMM (gnieździe wymiennej pamięci operacyjnej) — uszkodzona kość pamięci może całkowicie blokować procedurę POST (wstępny test sprzętowy wykonywany przez płytę główną po włączeniu zasilania), dając objaw czarnego ekranu i braku startu laptopa.
- Uszkodzenie taśmy eDP (elastycznego przewodu przesyłającego cyfrowy sygnał wideo z płyty do matrycy) — objawia się brakiem obrazu na ekranie laptopa, mimo że płyta główna uruchamia się prawidłowo, co można łatwo zweryfikować podłączając zewnętrzny monitor przez port HDMI.
Najczęściej zadawane pytania (FAQ)
Czy naprawa płyty na poziomie komponentów jest tak samo trwała jak wymiana całej płyty?
Prawidłowo wykonana naprawa mikrolutownicza, polegająca na usunięciu źródła zwarcia i wlutowaniu fabrycznie nowego komponentu o odpowiednich parametrach prądowo-napięciowych, przywraca pełną sprawność fabryczną obwodu. Naprawiona sekcja zasilania pracuje z taką samą stabilnością jak w nowej płycie głównej.
Dlaczego niektóre serwisy proponują wyłącznie wymianę całej płyty głównej?
Naprawa na poziomie komponentów wymaga zaawansowanej wiedzy z zakresu elektroniki, schematów logicznych, mikroskopów, stacji lutowniczych BGA oraz aparatury pomiarowej. Wiele serwisów nie dysponuje takim wyposażeniem ani doświadczeniem, dlatego ogranicza się do prostszej logistycznie wymiany całych podzespołów.
Czy po naprawie komponentowej moje dane na dysku pozostaną nienaruszone?
Tak, naprawa sekcji zasilania lub wymiana drobnych elementów SMD na płycie głównej nie ingeruje w strukturę nośnika danych SSD. Dysk nie jest modyfikowany, dzięki czemu wszystkie pliki, programy i ustawienia systemowe pozostają zachowane.
Czy serwis potrzebuje mojego hasła do systemu Windows w celu naprawy elektroniki?
Do diagnostyki elektronicznej i naprawy układów zasilania na płycie głównej hasło użytkownika nie jest wymagane. Wszelkie pomiary oraz testy stabilności po naprawie wykonujemy przy użyciu własnych, zewnętrznych nośników diagnostycznych.
Warunki obsługi i gwarancja
Naprawy laptopów realizujemy w wygodnym dla klienta modelu door-to-door, obejmującym obszar Warszawy oraz okolic do 40 km (w tym 7 przyległych powiatów podwarszawskich). Nasz kierowca odbiera sprzęt bezpośrednio spod wskazanego adresu i po zakończonej procedurze dostarcza go z powrotem. Czas dojazdu kierowcy wynosi z reguły do 1 godziny od momentu przyjęcia zgłoszenia telefonicznego.
Każde zgłoszenie rozpoczyna się od bezpłatnej diagnozy laptopa. Po szczegółowym zbadaniu płyty głównej przedstawiamy dokładny zakres usterek oraz indywidualną wycenę, która zależy od stopnia skomplikowania problemu, nakładu pracy i dostępności części zamiennych. Prace serwisowe rozpoczynają się dopiero po pełnej akceptacji kosztorysu przez klienta. W przypadku rezygnacji z naprawy po diagnozie, zwrot sprzętu przez naszego kierowcę pozostaje bezpłatny. Na wszystkie wykonane naprawy elektroniczne oraz zamontowane komponenty udzielamy gwarancji do 12 miesięcy, a do każdej usługi wystawiana jest faktura.
