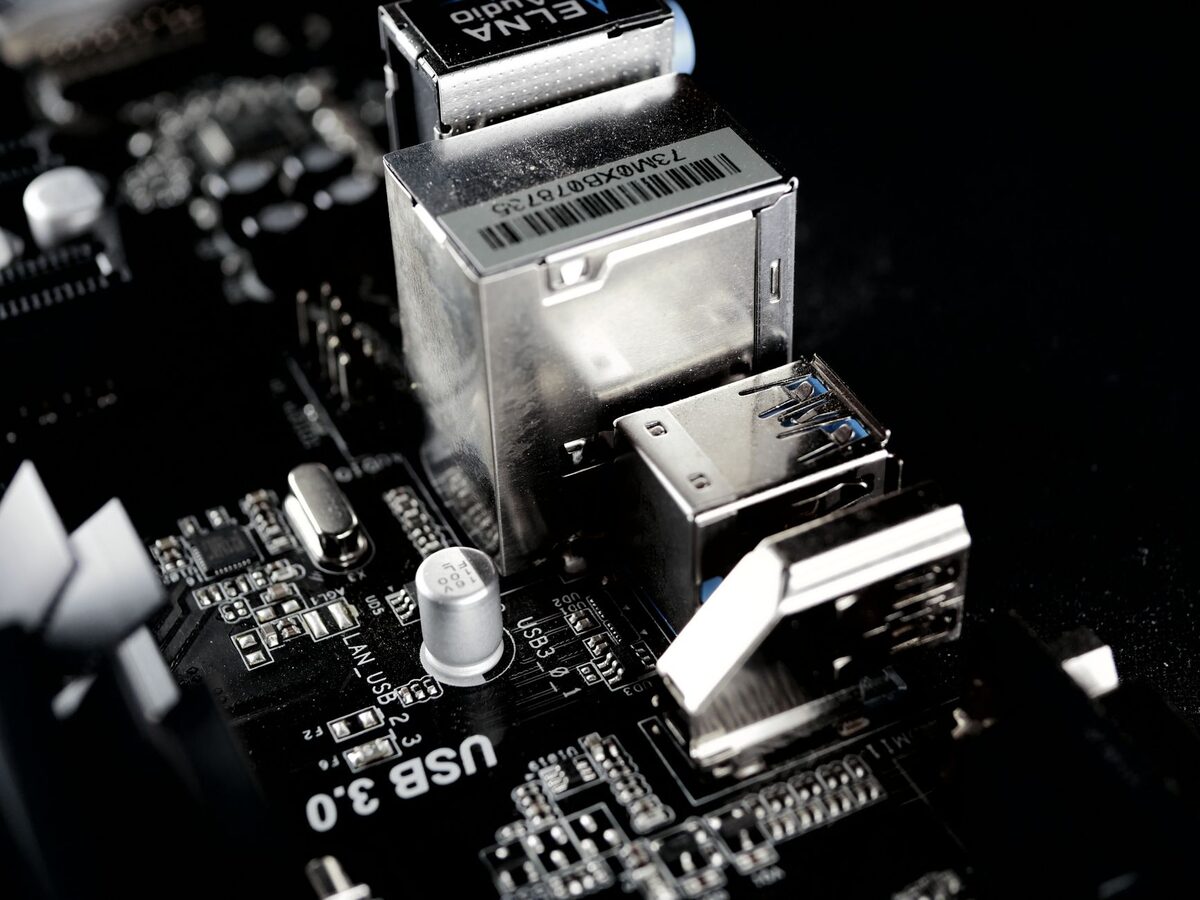

Wymiana całego modułu portów (daughterboard) zamiast pojedynczego złącza

W nowoczesnych laptopach gamingowych HyperX oraz pokrewnych konstrukcjach z linii OMEN rozmieszczenie podzespołów wymaga dużej gęstości upakowania elementów. Ze względu na rozbudowany układ chłodzenia powietrznego, sekcję zasilania oraz dedykowaną kartę graficzną, producenci często przenoszą część portów wejścia i wyjścia na osobną płytkę drukowaną. Taki pomocniczy element to daughterboard (płytka córka, czyli niezależny moduł obwodów drukowanych zawierający złącza i układy sterujące, połączony z płytą główną dedykowaną taśmą sygnałową). W przypadku awarii portów bocznych często staje się przed wyborem: przelutować pojedyncze gniazdo czy wymienić cały moduł I/O (moduł wejścia/wyjścia). W wielu sytuacjach serwisowych wymiana kompletnego modułu okazuje się rozwiązaniem znacznie bezpieczniejszym, trwalszym i bardziej opłacalnym technologicznie.

Objawy uszkodzenia modułu portów w laptopie

Problemy z bocznymi portami użytkownicy opisują na wiele sposobów podczas wstępnego zgłoszenia telefonicznego. Objawy mogą dotyczyć pojedynczego złącza lub całej grupy gniazd umieszczonych na jednej krawędzi obudowy komputera:

• Całkowity brak reakcji po podłączeniu urządzeń wskazujących, pamięci masowych lub przewodów sygnałowych do portów po jednej stronie laptopa, podczas gdy porty po przeciwnej stronie działają poprawnie.
• Komunikat systemu operacyjnego informujący o skoku napięcia na porcie USB (ostrzeżenie przed przeciążeniem szyny zasilającej generowane przez kontroler I/O).
• Wyraźny luz mechaniczny gniazda, wypadanie wtyczek, konieczność dociskania kabla pod określonym kątem, aby urządzenie zostało wykryte.
• Trzaski, zaniki dźwięku lub brak wykrywania słuchawek w zintegrowanym gnieździe audio-jack (złącze słuchawkowo-mikrofonowe typu combo).
• Brak odczytu kart pamięci w czytniku SD umieszczonym na tym samym panelu bocznym.
• Samoczynne wyłączanie się laptopa lub restart w momencie wpinania jakiegokolwiek akcesorium do bocznego portu.

Konstrukcja modułowa: czym jest daughterboard w laptopie gamingowym

Wydajne laptopy do gier posiadają płytę główną (motherboard — główny laminat z procesorem, układem graficznym i pamięcią RAM), która ze względu na ograniczone miejsce w obudowie nie sięga do wszystkich krawędzi obudowy. Aby wyprowadzić gniazda na prawy lub lewy bok komputera, inżynierowie stosują moduł daughterboard. Jest to niewielka płytka drukowana, na której fabrycznie montuje się porty USB typu A, porty USB typu C, gniazda audio, czytniki kart pamięci, a niekiedy także przycisk zasilania oraz diody sygnalizacyjne.

Moduł ten łączy się z płytą główną za pomocą taśmy FFC/FPC (Flat Flexible Cable — płaska, elastyczna taśma wielożyłowa przesyłająca dane cyfrowe i linie zasilania) wpinanej w złącza ZIF (Zero Insertion Force — niskoprofilowe gniazda zaciskowe montowane powierzchniowo). Oprócz samych złączy fizycznych na płytce daughterboard znajdują się także filtry ESD (Electrostatic Discharge — elementy chroniące przed wyładowaniami elektrostatycznymi), diody TVS (Transient Voltage Suppressor — półprzewodniki tłumiące nagłe przepięcia), przełączniki zasilania VBUS (układy scalone podające napięcie 5V na szynę USB) oraz pomocnicze kontrolery magistrali.

Dlaczego wymiana całego modułu bywa lepsza niż lutowanie pojedynczego złącza

Decyzja o wymianie kompletnego modułu zamiast pojedynczego gniazda wynika z oceny stanu technicznego laminatu oraz obwodów pomocniczych. Wyróżnia się cztery główne czynniki techniczne przemawiające za montażem nowego modułu:

Pierwszym czynnikiem jest stan padów lutowniczych (miedziane pola kontaktowe na laminacie, do których przylutowane są wyprowadzenia gniazda). Przy gwałtownym szarpnięciu kabla dochodzi często do fizycznego wyrwania złącza wraz z padami oraz fragmentami ścieżek sygnałowych. W laminacie wielowarstwowym (multilayer PCB — płytka złożona z kilku sprasowanych warstw miedzi i dielektryka) zerwanie padu powierzchniowego często uszkadza przelotki prowadzące do warstw wewnętrznych. Odtwarzanie mikroskopijnych połączeń bywa nietrwałe pod względem mechanicznym, podczas gdy nowy moduł gwarantuje fabryczną wytrzymałość.

Drugim czynnikiem jest kaskadowe uszkodzenie elektroniki towarzyszącej. Zwarcie wewnątrz uszkodzonego mechanicznie portu (np. styk pinu zasilania 5V z liniami danych D+ lub D-) powoduje natychmiastowe spalenie układów zabezpieczających, bezpieczników polimerowych lub pomocniczych kontrolerów umieszczonych na tej samej płytce. Wymiana samego gniazda nie przywróci działania portu, jeśli uszkodzone są elementy SMD (Surface Mount Device — komponenty montowane powierzchniowo). Wymiana całej płytki daughterboard eliminuje konieczność wielogodzinnego poszukiwania i wymiany pojedynczych mikroukładów.

Trzecim czynnikiem jest jednoczesne zużycie wielu gniazd. Jeśli na jednej płytce znajduje się gniazdo USB, port audio oraz czytnik kart, a moduł uległ naprężeniu mechanicznemu lub zalaniu, pojedyncza wymiana jednego elementu nie rozwiązuje problemu degradacji pozostałych złączy. Wymiana całego podzespołu przywraca pełną sprawność wszystkim portom naraz.

Czwartym czynnikiem jest zachowanie fabrycznych parametrów integralności sygnałów wysokiej częstotliwości. Nowoczesne standardy USB przesyłają dane z bardzo wysoką przepustowością, co wymaga idealnego dopasowania impedancji linii sygnałowych (oporu falowego ścieżek miedzianych). Każde ręczne sztukowanie ścieżek może wprowadzać szumy i zakłócenia, powodując zrywanie transferu przy podłączaniu szybkich dysków zewnętrznych.

Główne przyczyny uszkodzeń modułów portów I/O

Do najczęstszych przyczyn awarii płytek I/O w laptopach gamingowych należą:

• Urazy mechaniczne: Uderzenie w podłączony pendrive, potknięcie się o przewód myszy lub szarpnięcie kabla słuchawkowego. W konstrukcjach gamingowych gniazda są intensywnie eksploatowane, co prowadzi do pękania punktów lutowniczych i zniekształcenia blaszek kontaktowych.
• Wyładowania elektrostatyczne (ESD): W okresie zimowym, przy suchym powietrzu, dotknięcie portu wtyczką może wywołać przeskok ładunku elektrostatycznego o napięciu kilku tysięcy woltów, co prowadzi do przebicia diod TVS i uszkodzenia układów logicznych na płytce.
• Wnikanie cieczy: Otwory portów na bocznych krawędziach obudowy stanowią bezpośrednią drogę dla rozlanych napojów. Nawet niewielka ilość płynu powoduje korozję elektrolityczną ścieżek i zwarcia na małej płytce daughterboard, często oszczędzając samą płytę główną.
• Zwarcia w podłączanych urządzeniach: Uszkodzone kable USB lub akcesoria z wadliwą elektroniką potrafią wymusić przepływ prądu o zbyt wysokim natężeniu, topiąc wewnętrzne elementy złącza i uszkadzając tranzystory sterujące zasilaniem.

Przebieg profesjonalnej diagnozy i procedury serwisowej

Procedura naprawcza w naszym serwisie rozpoczyna się od bezpłatnego odebrania sprzętu przez kierowcę i dostarczenia go do laboratorium serwisowego. Na miejscu diagnoza laptopa jest bezpłatna i obejmuje szczegółowe kroki techniczne:

W pierwszej kolejności serwisant przeprowadza bezpieczny demontaż dolnej pokrywy obudowy i natychmiast odłącza baterię główną (akumulator litowo-polimerowy), aby wyeliminować ryzyko przypadkowych zwarć pod napięciem pomocniczym. Następnie moduł daughterboard jest poddawany inspekcji pod mikroskopem stereoskopowym (optyczny przyrząd powiększający do kontroli mikroskopijnych połączeń i struktury laminatu). Oceniany jest stan fizyczny gniazd, integralność padów lutowniczych, stan taśmy FFC oraz brak śladów korozji czy przegrzania laminatu.

Kolejnym krokiem są pomiary elektryczne za pomocą multimetru (miernik parametrów elektrycznych) oraz zasilacza laboratoryjnego (regulowane źródło prądu stałego służące do diagnozy obwodów zasilania). Sprawdzana jest ciągłość linii zasilania VBUS, rezystancja linii danych względem masy (Ground — punkt odniesienia o potencjale zerowym) oraz obecność ewentualnych zwarć. Jeśli testy wykażą uszkodzenie strukturalne laminatu lub spalenie zintegrowanych kontrolerów, technik kwalifikuje podzespół do wymiany w całości.

Po akceptacji kosztorysu przez klienta następuje montaż fabrycznie nowego, oryginalnego modułu daughterboard. Nowa płytka jest precyzyjnie osadzana w gniazdach pozycjonujących obudowy, a taśma sygnałowa FFC zostaje zablokowana w złączach ZIF. Po złożeniu laptop przechodzi rygorystyczne testy obciążeniowe: sprawdzana jest stabilność zasilania pod pełnym obciążeniem prądowym, prędkość transferu danych na wszystkich szynach oraz jakość toru audio.

Warianty modułów portów stosowane w laptopach HyperX

W zależności od generacji i modelu laptopa HyperX (w tym wcześniejszych modeli z serii OMEN), wewnątrz obudowy można spotkać różne konfiguracje płytek pomocniczych:

• Moduł uniwersalny USB/SD: Zawiera zazwyczaj dwa porty USB typu A w standardzie 3.2 oraz pełnowymiarowy czytnik kart SD. Jest to najczęściej wymieniany moduł ze względu na intensywne użytkowanie bocznych portów.
• Moduł Audio/USB: Integruje złącze słuchawkowe minijack 3,5 mm z pojedynczym portem USB oraz pomocniczym kodekiem dźwiękowym (układ scalony odpowiedzialny za przetwarzanie sygnału audio z postaci cyfrowej na analogową).
• Płytka pomocnicza USB-C / DisplayPort: Obsługuje szybkie złącze USB-C z alternatywnym trybem przesyłania obrazu oraz linie CC (Configuration Channel — linie sterujące służące do negocjacji zasilania i trybów pracy). Ze względu na wysokie napięcia przy protokole Power Delivery uszkodzenie tej płytki wymaga bezwzględnej wymiany modułowej.
• Dedykowana płytka zasilania (DC-in board): W niektórych modelach gniazdo ładowania nie jest wlutowane w płytę główną, lecz znajduje się na osobnej małej płytce połączonej grubszą wiązką prądową.

Czas trwania diagnozy oraz wymiany komponentu

Dzięki wąskiej specjalizacji i bogatemu zapasowi części zamiennych czas realizacji usługi jest zoptymalizowany. Diagnoza sprzętu realizowana jest bezzwłocznie po dostarczeniu komputera przez kierowcę. Standardowa wymiana modułu daughterboard trwa z reguły do 3 dni roboczych, wliczając w to czas potrzebny na przeprowadzenie pełnych testów stabilności pod obciążeniem. W przypadku konieczności wykonania podstawowych zabiegów konserwacyjnych, takich jak czyszczenie standardowego chłodzenia powietrznego i nałożenie standardowej pasty termoprzewodzącej, prace mogą zostać zakończone w czasie do 24 h.

Wstępne czynności diagnostyczne i błędy samodzielnych prób naprawy

Przed przekazaniem laptopa do serwisu można przeprowadzić kilka bezpiecznych testów w warunkach domowych, aby upewnić się, że problem nie leży po stronie oprogramowania:

• Sprawdzenie działania urządzeń w Menedżerze urządzeń (systemowe narzędzie diagnostyczne systemu Windows pozwalające kontrolować stan sterowników i wykrywać błędy sprzętowe z kodami 10 lub 43).
• Podłączenie innego, sprawdzonego akcesorium o niskim poborze prądu (np. prostej pamięci flash), aby wykluczyć usterkę samego kabla zewnętrznego.
• Wykonanie twardego resetu kontrolera EC (Embedded Controller — mikrokontroler na płycie głównej zarządzający zasilaniem) poprzez wyłączenie laptopa i przytrzymanie przycisku włącznika przez kilkadziesiąt sekund przy odłączonym zasilaczu.

Istnieje także szereg działań, których nie wolno podejmować samodzielnie ze względu na ryzyko powiększenia skali zniszczeń:

Nie należy wkładać do wnętrza portu metalowych przedmiotów, takich jak igły, spinacze czy pęsety, w celu odgięcia blaszek kontaktowych. Taka próba niemal zawsze kończy się zwarciem linii zasilającej VBUS do masy lub linii danych, co potrafi zniszczyć mostek PCH (Platform Controller Hub — mostek południowy zarządzający magistralami danych) na płycie głównej.

Błędem jest próba podklejania ruszającego się gniazda klejami cyjanoakrylowymi (szybkoschnące kleje płynne). Klej wnika w mikroszczeliny styków, tworząc warstwę izolacyjną, a pod wpływem temperatury pracy laptopa wydziela opary powodujące utlenianie miedzi i degradację laminatu.

Nie wolno również podejmować prób lutowania gniazd za pomocą tradycyjnych lutownic transformatorowych bez regulacji temperatury i zabezpieczenia antystatycznego. Zbyt wysoka temperatura natychmiast odkleja ścieżki od laminatu, a brak uziemienia grozi przebiciem elektrostatycznym pobliskich układów scalonych.

Diagnostyka różnicowa: kiedy problem leży na płycie głównej

Podczas profesjonalnej weryfikacji serwisowej kluczowe jest odróżnienie awarii samej płytki daughterboard od uszkodzeń zlokalizowanych w innych sekcjach komputera:

Uszkodzenie taśmy sygnałowej FFC: Często objawy przypominają uszkodzenie płytki portów, lecz w rzeczywistości winna jest przerwana ścieżka wewnątrz elastycznej taśmy łączącej. Taśma może ulec mikropęknięciu w wyniku drgań lub nieumiejętnego montażu podczas wcześniejszego otwierania obudowy.

Awaria mostka PCH / procesora: W nowoczesnych architekturach linie danych z portów USB trafiają bezpośrednio do mostka południowego zintegrowanego w procesorze. Jeśli zwarcie na porcie przeszło przez filtry zabezpieczające, mogło dojść do uszkodzenia wewnętrznych linii transmisyjnych w głównym procesorze. Wymaga to zaawansowanej diagnostyki oscyloskopowej (badanie przebiegów sygnałów cyfrowych w czasie).

Uszkodzenie złącza ZIF na płycie głównej: Wyłamanie plastikowego klipsa dociskowego w gnieździe ZIF na laminacie głównym powoduje brak kontaktu taśmy sygnałowej, co uniemożliwia prawidłową pracę nawet w pełni sprawnej płytki daughterboard.

Najczęściej zadawane pytania (FAQ)

Czy po wymianie modułu portów konieczna jest ponowna instalacja systemu operacyjnego?
Nie ma takiej potrzeby. Nowy moduł daughterboard jest sprzętowo w pełni zgodny z architekturą laptopa, a system operacyjny automatycznie rozpoznaje porty i kontrolery przy pierwszym uruchomieniu bez wpływu na dane użytkownika.

Dlaczego wymiana modułu daughterboard jest trwalsza niż wymiana pojedynczego portu USB?
Fabrycznie zmontowany moduł posiada połączenia lutowane w procesie technologicznym o kontrolowanym profilu termicznym, a jego laminat nie został osłabiony naprężeniami mechanicznymi. Daje to stuprocentową pewność stabilności mocowania i idealne parametry przesyłu danych.

Czy uszkodzenie mechaniczne jednego portu może unieruchomić cały komputer?
Tak. Zwarte blaszki wewnątrz uszkodzonego gniazda mogą blokować główną przetwornicę zasilania 3,3V lub 5V, co aktywuje zabezpieczenie przeciwzwarciowe i uniemożliwia włączenie laptopa do momentu odpięcia uszkodzonego modułu.

Czy naprawa wiąże się z koniecznością podawania hasła do profilu w systemie?
Standardowa procedura serwisowa nie wymaga udostępniania hasła administratora. Testy sprawności portów, napięć oraz transferu danych wykonujemy przy użyciu zewnętrznych systemów diagnostycznych uruchamianych z nośników serwisowych.
