Złącze dokujące w laptopach gamingowych i wysokowydajnych konstrukcjach HyperX stanowi kluczowy interfejs łączący komputer ze stacjonarnym stanowiskiem pracy lub rozrywki. Za pośrednictwem dedykowanego złącza dokującego lub zaawansowanego portu wielofunkcyjnego przesyłane są jednocześnie sygnały wideo o wysokiej rozdzielczości, dane z magistrali USB i PCIe oraz zasilanie o dużej mocy. Gdy dochodzi do uszkodzenia tego elementu, komputer traci możliwość stabilnej współpracy z zewnętrznymi ekranami, peryferiami i układem ładowania stacji. Diagnoza laptopa w naszym serwisie jest bezpłatna, a cały proces obsługi odbywa się w bezpiecznym formacie door-to-door, bez konieczności wychodzenia z domu.
Objawy uszkodzenia złącza dokującego
Problemy z gniazdem dokującym dają bardzo charakterystyczne symptomy, które użytkownicy najczęściej opisują podczas pierwszego zgłoszenia telefonicznego. Najbardziej widocznym objawem jest brak reakcji na wpięcie stacji dokującej (urządzenia peryferyjnego rozszerzającego liczbę dostępnych portów i dostarczającego zasilanie) lub konieczność dociskania wtyku pod określonym kątem, aby połączenie zostało nawiązane.
Do typowych objawów zgłaszanych przez klientów należą:
- Brak ładowania akumulatora przez stację dokującą przy jednoczesnym działaniu części portów USB.
- Losowe rozłączanie podłączonych monitorów zewnętrznych, objawiające się migotaniem obrazu, gaśnięciem ekranów lub chwilowym brakiem sygnału wideo przy poruszeniu biurkiem.
- Komunikaty systemu operacyjnego informujące o nierozpoznanym urządzeniu USB, ograniczonej funkcjonalności połączenia lub problemach z negocjacją zasilania.
- Nadmierne nagrzewanie się okolic portu dokującego w obudowie laptopa, wyczuwalny zapach przegrzanego laminatu lub plastiku podczas pracy pod dużym obciążeniem.
- Widoczne mechaniczne zniekształcenia wewnątrz gniazda, takie jak wygięte piny sygnałowe (miniaturowe metalowe wyprowadzenia stykowe), pęknięta plastikowa prowadnica lub luźno poruszający się cały moduł gniazda.
- Samoczynne wyłączanie się lub resetowanie komputera w momencie fizycznego wpinania wtyczki stacji dokującej, co wskazuje na powstawanie zwarć na liniach zasilających.
Możliwe przyczyny awarii — od najczęstszej do najrzadszej
Uszkodzenia złączy dokujących wynikają zarówno z czynników mechanicznych, jak i problemów natury czysto elektronicznej. Wieloletnia praktyka serwisowa pozwala usystematyzować źródła tych usterek według częstotliwości ich występowania.
Najczęstszą przyczyną są uszkodzenia mechaniczne powstałe w wyniku codziennej eksploatacji. Ciągłe wpinanie i wypinanie stacji, przypadkowe szarpnięcia kabla połączeniowego, potknięcia o przewód czy transportowanie laptopa z wpiętą wtyczką generują potężne siły działające na małą powierzchnię lutowniczą. Prowadzi to do wyłamania wewnętrznych styków lub zerwania punktów mocujących gniazdo do płyty.
Drugą częstą przyczyną jest zmęczenie materiałowe połączeń lutowanych, czyli powstawanie tak zwanych zimnych lutów (mikropęknięć w strukturze spoiwa bezołowiowego łączącego nóżki gniazda z płytą główną). Laptopy gamingowe generują znaczne ilości ciepła, a cykliczne nagrzewanie i stygnięcie płyty głównej w połączeniu z naprężeniami mechanicznymi osłabia strukturę stopu cyny.
Trzecią przyczyną są awarie układów elektronicznych sterujących złączem, a w szczególności uszkodzenia kontrolera PD (Power Delivery — wyspecjalizowanego układu scalonego odpowiedzialnego za komunikację i cyfrową negocjację napięć zasilania). Skoki napięcia w sieci energetycznej lub niestabilna praca zasilacza stacji dokującej mogą doprowadzić do przebicia tego układu.
Kolejnym powodem bywają uszkodzenia elementów chroniących obwody, takich jak diody ESD (Electrostatic Discharge — elementy półprzewodnikowe zabezpieczające wrażliwe linie sygnałowe przed wyładowaniami elektrostatycznymi). Ładunek elektrostatyczny przeniesiony z dłoni użytkownika lub kabla dokującego potrafi uszkodzić te zabezpieczenia, powodując zwarcie linii danych do masy.
Najrzadszą przyczyną są zanieczyszczenia chemiczne i korozja styków wywołana wilgocią z otoczenia lub przypadkowym zalaniem cieczą, co prowadzi do degradacji warstwy złocenia na pinach kontaktowych i powstania upływności prądowych.
Przebieg profesjonalnej diagnozy i naprawy złącza dokującego
Naprawa tego typu podzespołu wymaga zaawansowanego zaplecza laboratoryjnego do prac mikrolutowniczych. Po odebraniu laptopa przez naszego kierowcę i dostarczeniu go do serwisu, przystępujemy do procedury weryfikacyjnej.
Proces naprawy przebiega w następujących etapach:
- Oględziny pod mikroskopem: Wykorzystujemy mikroskop stereoskopowy (przyrząd optyczny dający przestrzenny obraz badanego elementu w dużym powiększeniu), aby ocenić stan mechaniczny wnętrza gniazda, stan pinów oraz integralność laminatu PCB (Printed Circuit Board — wielowarstwowej płytki obwodu drukowanego).
- Pomiary elektryczne: Za pomocą multimetru cyfrowego i oscyloskopu wykonujemy pomiary spadków napięć w teście diody na wszystkich liniach sygnałowych i zasilających. Pozwala to ustalić, czy zwarcie występuje w samym gnieździe, czy w głębszych warstwach obwodu.
- Demontaż uszkodzonego komponentu: Płyta główna trafia na podgrzewacz kwarcowy (urządzenie równomiernie nagrzewające płytę od spodu w celu ochrony przed deformacją termiczną), po czym przy użyciu stacji lutowniczej hot air (urządzenia operującego precyzyjnie kontrolowanym strumieniem gorącego powietrza) uszkodzone złącze jest bezpiecznie wylutowywane.
- Regeneracja padów lutowniczych: Oczyszczamy pady lutownicze (miedziane pola kontaktowe na laminacie) ze starego spoiwa. W przypadku wyrwania padów przez siłę mechaniczną, wykonujemy ich mikroskopową rekonstrukcję przy użyciu miedzianego mikrodrutu i utwardzanej promieniami ultrafioletowymi maski ochronnej.
- Wlutowanie nowego złącza: Montujemy fabrycznie nowy, oryginalny element przy użyciu wysokiej jakości topnika (preparatu chemicznego ułatwiającego rozpływ cyny i usuwającego tlenki) oraz odpowiednio dobranego stopu lutowniczego o podwyższonej odporności mechanicznej.
- Wymiana uszkodzonych układów towarzyszących: Jeśli diagnostyka wykazała uszkodzenie układu kontrolera PD, filtrów przeciwzakłóceniowych lub diod zabezpieczających, wymieniamy te elementy na nowe komponenty w obudowach SMD/QFN.
- Testy obciążeniowe: Po złożeniu komputera przeprowadzamy wielogodzinne testy ze stacją dokującą, weryfikując stabilność transferu danych, poprawność ładowania pod pełnym obciążeniem procesora i karty graficznej oraz stabilność sygnału wideo na wielu monitorach.
Warianty problemu i rodzaje złączy dokujących
W konstrukcjach gamingowych spotyka się różne rozwiązania konstrukcyjne odpowiedzialne za dokowanie, co wpływa na specyfikę naprawy.

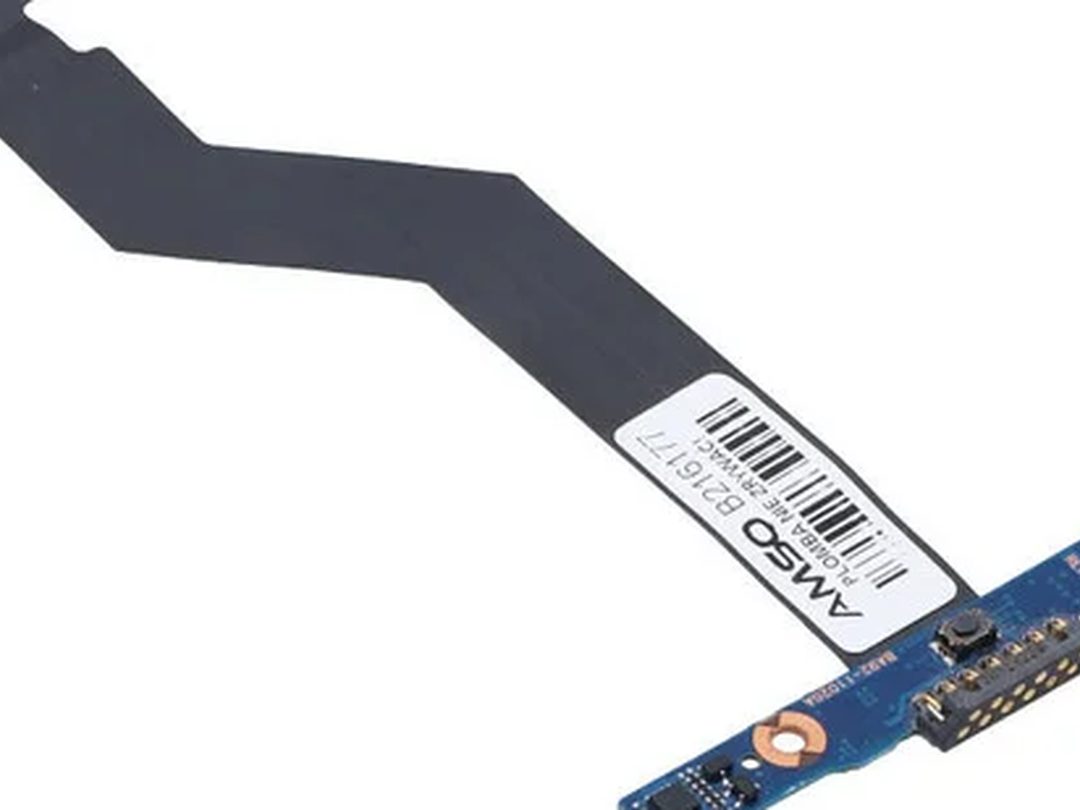

Pierwszym wariantem są klasyczne, dedykowane złącza wielopinowe umieszczone na dolnej lub bocznej ściance obudowy. Charakteryzują się one dużą liczbą gęsto rozmieszczonych styków mechanicznych. W tym przypadku awaria najczęściej dotyczy fizycznego wyłamania prowadnic centrujących lub zapieczenia styków sprężynujących.
Drugim wariantem są nowoczesne porty hybrydowe oparte na standardach Thunderbolt (szybkim interfejsie przesyłu danych integrującym linie transmisyjne PCIe i sygnał wideo DisplayPort) oraz USB4. W tego typu złączach miniaturowe piny przesyłają prądy o natężeniu rzędu kilku amperów przy zasilaniu oraz sygnały wielkiej częstotliwości. Usterka może dotyczyć wyłącznie części zasilającej (brak ładowania przy działającym przesyłaniu obrazu) lub wyłącznie linii danych (ładowanie działa, ale monitory i dyski zewnętrzne nie są wykrywane).
Trzecim wariantem są złącza podwójne, łączące w jednej ramce gniazdo zasilania wysokoprądowego oraz port komunikacyjny. W tych konstrukcjach naprężenia mechaniczne często rozkładają się nierównomiernie, co powoduje pękanie punktów lutowniczych złącza danych przy zachowaniu pozornej stabilności części zasilającej.
Czas realizacji naprawy
Diagnoza laptopa jest bezpłatna i przeprowadzamy ją niezwłocznie po dostarczeniu komputera przez kierowcę do laboratorium serwisowego. Standardowa procedura naprawy złącza dokującego trwa z reguły do 3 dni roboczych. Czas ten obejmuje demontaż płyty głównej, precyzyjne prace mikrolutownicze, wymianę elementów towarzyszących oraz rygorystyczne testy stabilności pod obciążeniem.
W sytuacjach, gdy konstrukcja wymaga sprowadzenia rzadkiego, nietypowego gniazda od bezpośredniego dystrybutora części, czas realizacji może ulec nieznacznemu wydłużeniu, o czym zawsze informujemy po wykonaniu bezpłatnej diagnozy i przed przystąpieniem do jakichkolwiek prac.
Co można zrobić samemu przed zgłoszeniem, a czego unikać
Przed przekazaniem sprzętu do serwisu warto wykonać kilka bezpiecznych czynności weryfikacyjnych, które pozwolą wykluczyć usterki po stronie oprogramowania:
- Sprawdzić, czy przewód łączący stację z laptopem nie wykazuje widocznych uszkodzeń, zagięć lub przetarć izolacji.
- Wykonać twardy reset kontrolera EC (Embedded Controller — mikrokontrolera zarządzającego podstawowymi funkcjami płyty głównej, w tym dystrybucją zasilania), co polega na odłączeniu wszystkich źródeł zasilania i przytrzymaniu przycisku włącznika przez około trzydzieści sekund.
- Zaktualizować oprogramowanie układowe BIOS (podstawowy system wejścia-wyjścia płyty głównej) oraz sterowniki kontrolera Thunderbolt/USB z oficjalnej strony producenta.
- Przetestować podłączenie stacji dokującej do innego kompatybilnego portu w komputerze, jeśli urządzenie posiada więcej niż jedno złącze obsługujące tę technologię.
Czynności, których kategorycznie nie należy wykonywać samodzielnie:
- Nie wolno wkładać do wnętrza gniazda metalowych przedmiotów, takich jak igły, spinacze czy pęsety, w celu prostowania wygiętych blaszek styków, gdyż prowadzi to do natychmiastowego zwarcia linii zasilających z liniami sygnałowymi procesora.
- Nie należy stosować siły przy wpinaniu wtyczki, gdy wyczuwalny jest opór, ani podpierać wtyku przedmiotami w celu wymuszenia kontaktu styków.
- Nie należy wlewać do gniazda preparatów czyszczących na bazie wody, alkoholu technicznego o niskiej czystości ani tłustych aerozoli penetrujących.
Błędy przy próbie samodzielnej naprawy
Próby naprawy zaawansowanych portów dokujących w warunkach domowych bardzo często kończą się poważnym pogłębieniem usterki. Najczęstszym błędem jest stosowanie uniwersalnych preparatów odrdzewiająco-smarujących. Preparaty te pozostawiają tłustą, przewodzącą warstwę, która zbiera kurz i powoduje powstawanie upływności prądowych między gęsto rozmieszczonymi wyprowadzeniami gniazda.
Kolejnym poważnym błędem jest próba przelutowania gniazda przy użyciu tradycyjnej lutownicy transformatorowej lub kolbowej bez odpowiedniej stacji podgrzewającej. Złącza dokujące są przylutowane do wielowarstwowych płyt głównych o dużej pojemności cieplnej. Próba nagrzania złącza wyłącznie od góry skutkuje przegrzaniem i zniszczeniem laminatu PCB, stopieniem plastikowego korpusu nowego gniazda oraz całkowitym zerwaniem miedzianych ścieżek sygnałowych, co wielokrotnie podnosi złożoność późniejszej naprawy.
Użytkownicy próbują również czasami mostkować spalone elementy filtrujące (dławiki i bezpieczniki polimerowe) kawałkiem drutu. Brak odpowiedniego elementu zabezpieczającego sprawia, że kolejny skok napięcia trafia bezpośrednio do mostka PCH (Platform Controller Hub — układu scalonego zarządzającego komunikacją procesora z magistralami peryferyjnymi) lub bezpośrednio do procesora, powodując nieodwracalne zniszczenie struktury krzemowej.
Kiedy to nie jest usterka złącza dokującego
W niektórych przypadkach objawy przypominające awarię portu dokującego mają swoje źródło w innych podzespołach. Warto odróżnić uszkodzenie samego gniazda w laptopie od usterek zewnętrznych:
- Uszkodzenie zasilacza stacji dokującej: Jeśli stacja nie dostarcza odpowiedniego napięcia lub prądu o wymaganej wydajności, kontroler PD w laptopie odrzuci połączenie ze względów bezpieczeństwa, co objawi się brakiem reakcji na dokowanie mimo całkowicie sprawnego gniazda w komputerze.
- Awaria dedykowanej karty graficznej (GPU): Brak obrazu na zewnętrznych wyświetlaczach podłączonych przez stację, przy poprawnym działaniu pozostałych portów USB i ładowania, może wskazywać na problem z układem graficznym lub jego obwodami zasilania, a nie na fizyczną wadę złącza.
- Uszkodzenie wewnętrznego przewodu stacji dokującej: Złamanie żył sygnałowych wewnątrz zintegrowanego kabla stacji dokującej daje identyczne objawy przerywania połączenia jak wyłamane gniazdo w laptopie.
- Błędy tabeli ACPI w systemie operacyjnym: Niekiedy zawieszenie się rejestrów zarządzania energią w systemie blokuje wykrywanie zaawansowanych urządzeń peryferyjnych, co ustępuje po zresetowaniu pamięci nieulotnej NVRAM.
Często zadawane pytania (FAQ)
Czy naprawa złącza dokującego wymaga wymiany całej płyty głównej?
W autoryzowanych punktach często proponowana jest wymiana całej płyty głównej, co generuje bardzo wysokie koszty. W naszym serwisie wykonujemy naprawy na poziomie komponentowym, co oznacza wymianę wyłącznie uszkodzonego gniazda oraz powiązanych z nim układów scalonych, zachowując oryginalną płytę główną.
Czy po wymianie gniazda zachowane zostaną pełne parametry przesyłu obrazu i ładowania?
Stosujemy wyłącznie nowe, dedykowane gniazda spełniające fabryczne normy impedancji i obciążalności prądowej. Po prawidłowo wykonanym montażu i testach laboratoryjnych laptop zachowuje pełną przepustowość magistrali transmisyjnej oraz pełną moc ładowania zgodną ze specyfikacją techniczną.
Czy muszę podawać hasło do systemu Windows przed przekazaniem sprzętu?
Do diagnostyki i testów złącza dokującego nie wymagamy hasła do systemu operacyjnego. Testy komunikacji, stabilności zasilania oraz przesyłania obrazu przeprowadzamy przy użyciu naszych niezależnych, zewnętrznych systemów diagnostycznych uruchamianych z pamięci masowej serwisu.
Czy możliwa jest wycena naprawy przed odbiorem sprzętu przez kierowcę?
Ostateczny koszt zależy od stopnia uszkodzenia laminatu, stanu padów lutowniczych oraz ewentualnego zniszczenia układów sterujących na płycie głównej. Wycena jest przygotowywana w sposób w pełni indywidualny po przeprowadzeniu bezpłatnej diagnozy w laboratorium, a klient podejmuje decyzję o akceptacji kosztorysu przed rozpoczęciem jakichkolwiek prac naprawczych.
