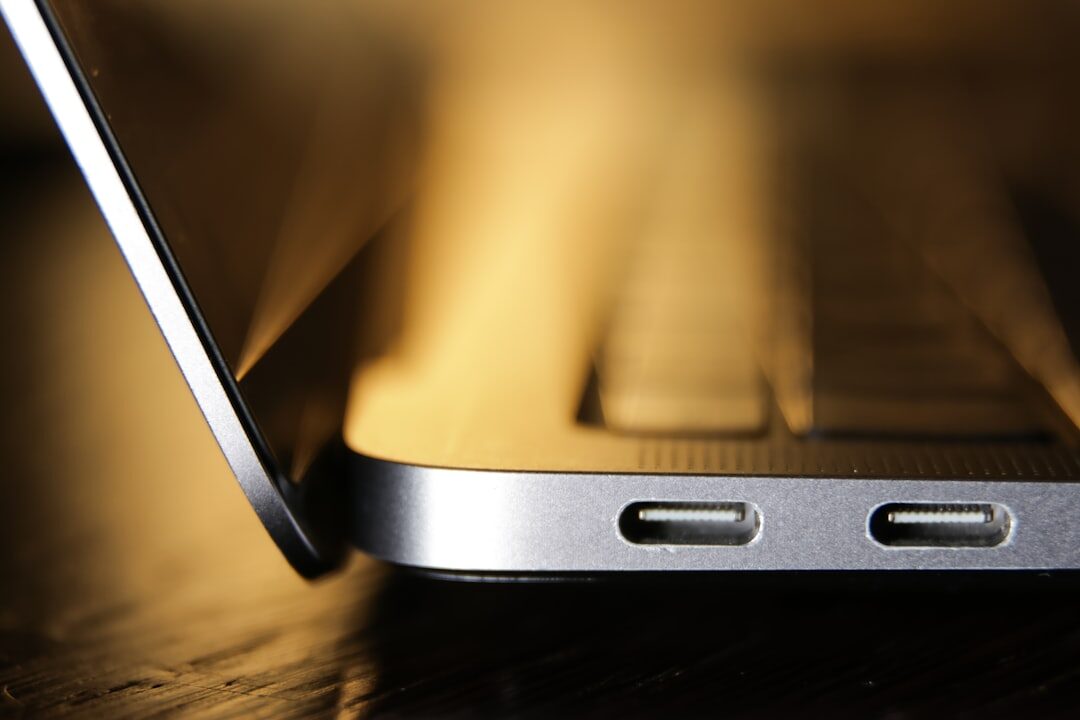

Port USB przegrzewa się podczas ładowania urządzeń

Wzrost temperatury w obrębie złącza USB (Universal Serial Bus — uniwersalna magistrala szeregowa służąca do przesyłu danych oraz zasilania) podczas ładowania urządzeń zewnętrznych jest zjawiskiem niepokojącym, które bezpośrednio wskazuje na nieprawidłowości w torze prądowym komputera. W warunkach prawidłowej pracy port może być lekko ciepły, jednak sytuacja, w której metalowa ramka gniazda lub obudowa laptopa parzy w dotyku, pojawia się zapach nagrzanego tworzywa sztucznego, a proces ładowania podłączonego telefonu czy innego sprzętu jest przerywany, wymaga natychmiastowej reakcji. W laptopach gamingowych HyperX oraz konstrukcjach z pokrewnej linii OMEN przez gniazda USB płyną prądy o znacznym natężeniu, zwłaszcza przy wykorzystaniu nowoczesnych standardów szybkiego zasilania. Nadmierna emisja ciepła oznacza, że energia elektryczna zamiast trafiać do baterii ładowanego urządzenia, zostaje rozproszona na elementach o zbyt wysokiej rezystancji lub dochodzi do niekontrolowanego upływu prądu do masy.

Objawy przegrzewania portu USB w codziennym użytkowaniu

Problem z nadmierną temperaturą gniazda z reguły objawia się stopniowo lub pojawia się nagle po incydencie mechanicznym bądź przepięciu. Użytkownicy najczęściej obserwują następujące symptomy:

• Metalowa wtyczka kabla oraz samo gniazdo w laptopie stają się gorące już po kilku minutach od podłączenia telefonu, powerbanka lub tabletu.
• System operacyjny wyświetla powiadomienie o treści informującej o skoku napięcia na porcie USB (komunikat Power Surge on USB Port — ostrzeżenie generowane przez kontroler o przekroczeniu dopuszczalnego limitu poboru prądu).
• Proces ładowania urządzenia cyklicznie się włącza i wyłącza, czemu towarzyszy powtarzający się dźwięk systemowy podłączania i odłączania sprzętu peryferyjnego.
• Laptop niespodziewanie wyłącza się pod obciążeniem lub restartuje w momencie wpięcia przewodu do portu USB.
• Z wnętrza obudowy w okolicy portów rozszerzeń wydobywa się specyficzny, chemiczny zapach przegrzanego laminatu lub stopionej izolacji gniazda.
• Port przestaje całkowicie zasilać urządzenia, a jego okolica pozostaje ciepła nawet wtedy, gdy komputer pracuje w trybie bezczynności.

Możliwe przyczyny usterki — od najczęstszych do rzadszych

Wydzielanie dużej ilości ciepła na złączu zasilającym wynika bezpośrednio z praw fizyki, w tym z prawa Joule'a (zależność określająca, że ilość wydzielanego ciepła jest wprost proporcjonalna do oporu elektrycznego i kwadratu natężenia płynącego prądu). Do najczęstszych przyczyn tej usterki należą:

1. Wyrobienie mechaniczne, zanieczyszczenie lub utlenienie styków w gnieździe
Częste wpinanie i wypinanie przewodów prowadzi do odkształcenia blaszek sprężynujących wewnątrz portu. Zmniejszona powierzchnia styku oraz obecność kurzu lub tlenków drastycznie zwiększają rezystancję przejścia (opór elektryczny na połączeniu dwóch powierzchni przewodzących). Przy próbie poboru prądu rzędu 1,5–3 amperów złącze zaczyna działać jak miniaturowy element grzejny.

2. Uszkodzenie układu kontrolera Power Delivery lub przetwornicy 5V
Kontroler Power Delivery (wyspecjalizowany układ scalony odpowiadający za negocjację parametrów napięcia i natężenia prądu między laptopem a podłączonym urządzeniem) może ulec uszkodzeniu w wyniku przepięcia. Gdy wewnętrzne tranzystory sterujące ulegną częściowemu przebiciu, układ zaczyna pobierać nadmierny prąd z głównej gałęzi zasilania, emitując olbrzymie ilości ciepła, które przenoszą się bezpośrednio na przylegające gniazdo.

3. Zwarcie częściowe lub degradacja ceramicznych kondensatorów filtrujących
Na linii VBUS (główna ścieżka zasilająca w standardzie USB dostarczająca prąd stały) znajdują się kondensatory ceramiczne MLCC (wielowarstwowe kondensatory ceramiczne montowane powierzchniowo w celu wygładzania tętnień napięcia). W wyniku naprężeń mechanicznych płyty głównej lub przegrzania kondensator może ulec mikropęknięciu, co prowadzi do zwarcia o charakterze rezystancyjnym. Prąd ucieka bezpośrednio do masy, powodując silne rozgrzewanie elementu.

4. Uszkodzenie bezpiecznika polimerowego PPTC lub klucza MOSFET
W torze zasilania każdego portu USB stosuje się bezpiecznik polimerowy PPTC (element zabezpieczający wielokrotnego użytku, który zwiększa swój opór pod wpływem nadmiernego prądu) oraz tranzystor MOSFET (tranzystor polowy z izolowaną bramką pełniący funkcję elektronicznego włącznika zasilania). Zestarzały lub częściowo uszkodzony element nie otwiera się w pełni, generując duży spadek napięcia i wysoką temperaturę.

5. Wewnętrzne uszkodzenie mostka PCH lub procesora
Układ PCH (Platform Controller Hub — chipset płyty głównej koordynujący komunikację magistrali wejścia-wyjścia) zawiera w sobie kontroler magistrali USB. W rzadszych przypadkach zwarcie na liniach danych D+ i D- wewnątrz samego krzemu powoduje wewnętrzny upływ prądu i degradację całego mostka.

Warianty problemu z przegrzewaniem portów

Zależnie od architektury laptopa gamingowego oraz rodzaju używanego gniazda problem może przybierać zróżnicowaną postać:

Przegrzewanie klasycznego portu USB Typu A
Dotyczy najczęściej tradycyjnych portów pracujących w standardzie USB 3.0 lub 3.2. Ze względu na sztywną konstrukcję mechaniczną wtyku dochodzi w nich do wyłamywania plastikowego języczka prowadzącego lub zwarcia 4 głównych pinów zasilająco-sygnałowych do metalowej masy obudowy złącza.

Przegrzewanie wielofunkcyjnego portu USB Typu C oraz Thunderbolt
Złącze USB-C (miniaturowe, symetryczne złącze 24-pinowe obsługujące wysokie moce zasilania oraz szybki transfer danych) oraz port Thunderbolt (zaawansowany interfejs sprzętowy łączący przesył danych PCI Express, DisplayPort i zasilanie w jednym złączu) posiadają bardzo gęsty raster wyprowadzeń. Minimalne zabrudzenie wilgotnym pyłem lub uszkodzenie mechaniczne powoduje zwarcie między pinem zasilania wysokoprądowego a liniami komunikacyjnymi CC (Configuration Channel — linie służące do wykrywania orientacji wtyczki i negocjacji profilu zasilania).

Nagrzewanie w stanie jałowym
Zjawisko, w którym gniazdo staje się gorące natychmiast po włączeniu komputera, mimo że nie jest do niego podłączony żaden kabel. Oznacza to twarde zwarcie elementów dyskretnych na płycie głównej w sekcji zasilania danego portu.

Przebieg diagnozy i naprawy w laboratorium serwisowym

Naprawa usterki zasilania magistrali USB w laptopie gamingowym HyperX wymaga specjalistycznego sprzętu diagnostycznego oraz precyzyjnych prac na poziomie komponentowym płyty głównej (laminat wielowarstwowy stanowiący główną platformę montażową komputera). Procedura serwisowa przebiega w następujących etapach:

1. Pomiary wstępne i inspekcja optyczna
Inżynier przeprowadza inspekcję portu przy użyciu urządzenia, jakim jest mikroskop stereoskopowy (optyczny przyrząd badawczy zapewniający powiększony, trójwymiarowy obraz struktury złącza i połączeń lutowanych). Pozwala to wykryć odgięcia pinów, mikropęknięcia spoiwa oraz korozję. Następnie multimetrem cyfrowym mierzy się rezystancję linii VBUS, linii sygnałowych oraz linii sterujących względem masy.

2. Diagnostyka termowizyjna pod kontrolowanym obciążeniem
Płyta główna zostaje podłączona do zasilacza laboratoryjnego, a do portu USB wpina się regulowane sztuczne obciążenie elektroniczne. Za pomocą aparatury, którą jest kamera termowizyjna (urządzenie rejestrujące promieniowanie w paśmie podczerwieni i tworzące mapę rozkładu temperatur), technik bezbłędnie lokalizuje nagrzewający się komponent — czy jest to samo gniazdo, tranzystor załączający, układ Power Delivery, czy uszkodzony kondensator filtrujący.

3. Prace lutownicze BGA i SMD
W zależności od źródła problemu wykonuje się odpowiednie procedury naprawcze:

• Wymiana złącza USB: uszkodzone gniazdo zostaje wylutowane przy użyciu aparatury, jaką jest stacja lutownicza hot-air (urządzenie wykorzystujące precyzyjnie regulowany strumień gorącego powietrza do demontażu elementów bez przegrzewania sąsiednich struktur), a w jego miejsce wlutowuje się fabrycznie nowy port o identycznej specyfikacji mechanicznej i prądowej.
• Lutowanie SMD (Surface Mount Device — montaż powierzchniowy podzespołów bezpośrednio na polach lutowniczych płyty): wymiana uszkodzonych kondensatorów MLCC, dławików filtrujących oraz kluczy MOSFET.
• Wymiana programowalnych kontrolerów: montaż nowego układu Power Delivery lub KBC (Embedded Controller — jednoukładowy mikrokontroler zarządzający procedurami startowymi, klawiaturą i dystrybucją zasilania na płycie głównej) wraz z ewentualnym zaprogramowaniem odpowiedniego wsadu oprogramowania układowego.

4. Konserwacja układu odprowadzania ciepła
Podczas prac serwisowych we wnętrzu laptopa standardowo weryfikowany jest stan, w jakim znajduje się chłodzenie powietrzne (układ odprowadzania energii termicznej oparty na miedzianych ciepłowodach, radiatorach i wentylatorach osiowych). Wymieniana jest standardowa pasta termoprzewodząca (substancja wypełniająca mikroskopijne nierówności między rdzeniem procesora a stopą radiatora) oraz sprawdzane są fabryczne termopady K-pad (elastyczne podkładki termoprzewodzące odprowadzające ciepło z sekcji zasilania na elementy chłodzące).

5. Testy obciążeniowe i weryfikacja napięć
Po wykonaniu naprawy laptop przechodzi wielogodzinne testy pod obciążeniem syntetycznym. Rejestrowana jest stabilność napięcia 5V oraz wyższych profili napięciowych przy maksymalnym dopuszczalnym poborze prądu, a także temperatura portu pod pełnym obciążeniem.

Czas trwania procedury serwisowej

Precyzyjna diagnoza problemu z przegrzewaniem portów USB wraz z pomiarami linii zasilających jest wykonywana niezwłocznie po dostarczeniu sprzętu do laboratorium. Standardowa naprawa płyty głównej polegająca na wymianie złącz, elementów dyskretnych SMD lub układów scalonych kontrolerów trwa z reguły do 3 dni roboczych. Czas ten jest uzależniony od stopnia skomplikowania usterki oraz konieczności przeprowadzenia pełnych testów termicznych po wymianie komponentów.

Co można zrobić samodzielnie, a czego należy bezwzględnie unikać

W przypadku zaobserwowania nadmiernej temperatury w okolicy portu USB należy podjąć natychmiastowe kroki zapobiegawcze w celu zminimalizowania ryzyka rozleglejszych uszkodzeń:

• Należy natychmiast odłączyć kabel ładujący oraz wszelkie urządzenia peryferyjne wpięte do nagrzewającego się portu.
• Jeśli temperatura obudowy jest bardzo wysoka lub wyczuwalny jest zapach spalenizny, należy zamknąć system operacyjny, odłączyć zasilacz sieciowy laptopa i pozostawić komputer do ostygnięcia.
• Warto sprawdzić stan wtyczki kabla ładującego — jeśli jej piny są stopione, zabrudzone lub wygięte, przewód należy zutylizować, aby nie uszkodzić innych gniazd.

Czynności, których nie wolno wykonywać we własnym zakresie:

• Nie wolno wkładać do wnętrza portu metalowych przedmiotów (igieł, pęset, spinaczy) w celu prostowania blaszek stykowych. Grozi to natychmiastowym zwarciem linii VBUS 5V do linii danych lub masy, co może bezpowrotnie zniszczyć procesor lub mostek PCH.
• Nie wolno podłączać kolejnych urządzeń, aby sprawdzać, czy problem występuje również na nich. Ryzykuje się w ten sposób trwałe uszkodzenie podłączanego smartfona lub dysku zewnętrznego.
• Nie wolno stosować preparatów czyszczących w sprayu na bazie wody lub agresywnych rozpuszczalników bezpośrednio do wnętrza złącza.

Błędy popełniane podczas prób samodzielnej naprawy

Próby usunięcia usterki na własną rękę bez odpowiedniej wiedzy i zaplecza laboratoryjnego często prowadzą do zwielokrotnienia kosztów naprawy lub całkowitej degradacji płyty głównej:

Używanie nieodpowiednich narzędzi lutowniczych
Próba wymiany gniazda USB przy pomocy transformatorowej lutownicy warsztatowej niemal zawsze kończy się termicznym odspojeniem i wyrwaniem pól lutowniczych oraz uszkodzeniem wewnętrznych warstw laminatu płyty głównej. Współczesne płyty wielowarstwowe wymagają precyzyjnego profilu grzania na podgrzewaczu kwarcowym.

Stosowanie preparatów typu penetratory wielofunkcyjne
Aplikacja środków smarno-czyszczących o właściwościach przewodzących lub agresywnych dla plastiku powoduje chemiczną degradację izolatorów wewnątrz portu oraz tworzy warstwę przewodzącą zbierającą ładunki elektrostatyczne, co pogłębia problem zwarcia.

Ignorowanie problemu i dalsze ładowanie urządzeń
Ciągłe wymuszanie pracy nagrzewającego się portu prowadzi w końcu do termicznego przepalenia ścieżek zasilających. W skrajnych wypadkach dochodzi do stopienia laminatu i przebicia wysokiego napięcia z głównej linii zasilania 19–20V na linię zasilania portu USB, co powoduje natychmiastowe zniszczenie układu ładowanego telefonu oraz sekcji zasilania laptopa.

Kiedy to nie jest usterka portu USB — diagnostyka różnicowa

Warto odróżnić rzeczywiste uszkodzenie układu zasilania portu USB w laptopie od innych, zewnętrznych zjawisk dających zbliżone objawy:

1. Uszkodzenie samego przewodu lub ładowanego urządzenia
Złamany kabel USB, uszkodzona wtyczka przewodu lub zwarcie w gnieździe ładowania samego smartfona powodują przepływ prądu o wartości granicznej dla zabezpieczeń laptopa. W takim przypadku nagrzewa się głównie wtyk kabla, a po odłączeniu przewodu temperatura portu w laptopie natychmiast wraca do normy.

2. Nagrzewanie obudowy od radiatora chłodzenia procesora i karty graficznej
W laptopach HyperX oraz OMEN wyloty powietrza z układu chłodzenia oraz miedziane radiatory są często umieszczone w bezpośrednim sąsiedztwie bocznych portów USB. Podczas intensywnej rozgrywki gorące powietrze wydmuchiwane przez wentylatory rozgrzewa metalowe elementy obudowy i ramki portów. Jest to naturalne zjawisko termiczne, jeśli temperatura wzrasta wyłącznie podczas wysokiego obciążenia grami, a nie w trakcie samego ładowania telefonu na pulpicie.

3. Normalne zjawisko przy szybkim ładowaniu o wysokiej mocy
Standardy szybkiego ładowania operujące na prądach rzędu 3A generują zauważalne, równomierne ciepło na całej długości przewodu i złącza. Jeśli temperatura nie przekracza bezpiecznych wartości (złącze jest ciepłe, ale nie parzy) i nie towarzyszą temu spadki napięcia ani błędy systemowe, zjawisko mieści się w normie konstrukcyjnej.

Najczęściej zadawane pytania (FAQ)

Czy przegrzewający się port USB może uszkodzić podłączony telefon?
Tak, w sytuacji gdy przyczyną przegrzewania jest uszkodzenie kontrolera zasilania lub brak stabilizacji napięcia, na linię zasilającą może przedostać się zbyt wysokie napięcie lub tętnienia prądu, które trwale uszkodzą moduł ładowania w telefonie.

Dlaczego złącze USB-C nagrzewa się mocniej niż tradycyjne USB-A?
Wynika to ze znacznie mniejszych odstępów między pinami wewnątrz złącza oraz obsługi wyższych prądów. Większa gęstość mocy na mniejszej powierzchni sprawia, że nawet drobny wzrost rezystancji powoduje wyraźniejszy skok temperatury.

Czy po wymianie gniazda USB laptop zachowa pełną wydajność?
Tak, profesjonalny montaż nowego, oryginalnego złącza oraz wymiana uszkodzonych elementów biernych w torze zasilania przywracają w pełni fabryczne parametry pracy magistrali bez wpływu na wydajność komputera w grach.

Czy do zdiagnozowania problemu z portem USB potrzebne jest hasło do systemu Windows?
Nie, standardowa procedura pomiarowa i weryfikacja torów zasilania na płycie głównej odbywa się na poziomie sprzętowym w środowisku laboratoryjnym bez konieczności logowania się do konta użytkownika.

Warunki obsługi, bezpłatny odbiór i gwarancja

Naprawa problemów z zasilaniem i złączami USB w laptopach HyperX realizowana jest w wygodnym i bezpiecznym modelu door-to-door. Usługa dedykowana jest dla mieszkańców Warszawy oraz 7 okolicznych powiatów (obszar do 40 km od stolicy obejmujący powiat pruszkowski, piaseczyński, warszawski zachodni, legionowski, wołomiński, miński oraz otwocki). Kierowca odbiera zabezpieczony komputer bezpośrednio spod wskazanego adresu i przekazuje go do laboratorium.

Każde zgłoszenie objęte jest przejrzystymi zasadami obsługi:

• Darmowa diagnoza laptopa: wstępna weryfikacja stanu technicznego, pomiary rezystancji oraz lokalizacja uszkodzonych elementów są całkowicie bezpłatne.
• Indywidualny kosztorys: po ustaleniu źródła usterki przedstawiana jest kalkulacja oparta na zakresie niezbędnych prac i cenie podzespołów. Wszelkie prace serwisowe rozpoczynają się dopiero po akceptacji wyceny.
• Bezpłatny zwrot sprzętu: w przypadku rezygnacji z naprawy po przedstawieniu diagnozy laptop zostaje zwrócony bez żadnych opłat transportowych ani diagnostycznych.
• Gwarancja do 12 miesięcy: na wykonane naprawy płyt głównych oraz wymienione podzespoły udzielana jest pisemna gwarancja.
• Faktura: do każdej zrealizowanej usługi wystawiana jest faktura.
• Wieloletnie doświadczenie: zespół serwisowy posiada ponad 20 lat doświadczenia w zaawansowanej elektronice komputerowej i ma na koncie ponad 10 000 wykonanych napraw laptopów gamingowych.

W celu zgłoszenia problemu z przegrzewającym się portem USB i zamówienia odbioru sprzętu przez kierowcę wystarczy kontakt telefoniczny z działem technicznym.
